Впервые про коллиматорные прицелы я в 1995г. узнал из журнала Soldier of Fortune. Это был прицел Holodot от фирмы BoNaSo Trading Ltd. Жутко любопытно было и очень хотелось попробовать. Но все, кого спрашивал о нем, лишь пожимали плечами.

Коллиматорные прицелы: Принцип работы, история и перспективы

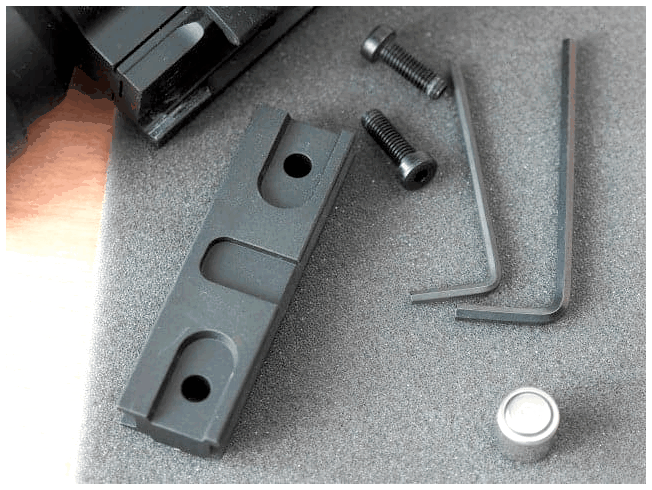

Фото из журнала Soldier of Fortune

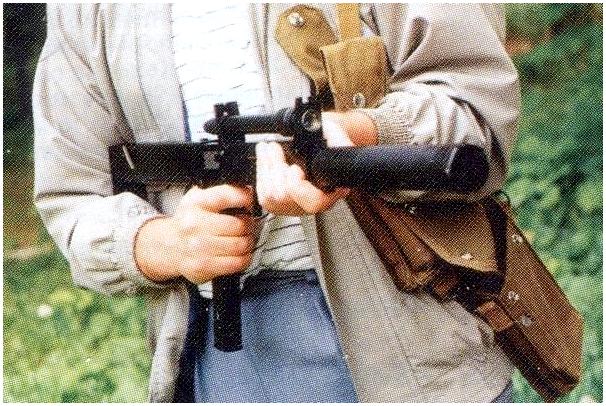

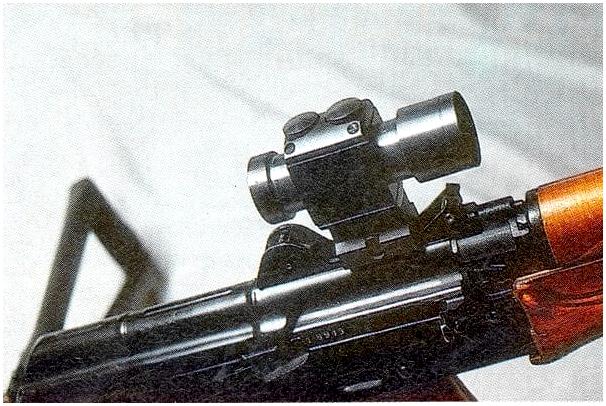

Позже, обучаясь на спецфакультете, нам показали коллиматорный прицел в симбиозе с ПП-90 — что-то похожее на то, что изображено на фото ниже)

Коллиматорные прицелы: Принцип работы, история и перспективы

Фото из журнала Soldier of Fortune

Не помню как он назывался, возможно это был ПСК-8 или ПОТ

Коллиматорные прицелы: Принцип работы, история и перспективы

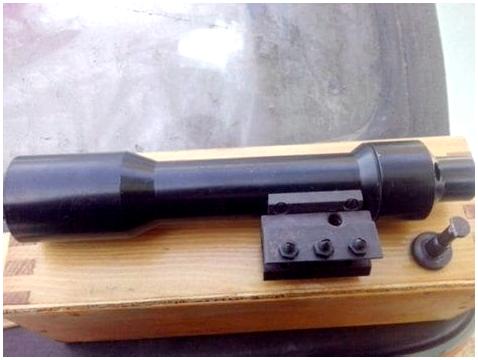

ПСК-8 (Прицел стереоскопический коллиматорный)

Коллиматорные прицелы: Принцип работы, история и перспективы

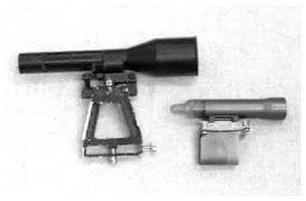

ПОТ(Прицел оптический точечный)

Итак, что же такое коллиматор?

Коллиматорные прицелы: Принцип работы, история и перспективы

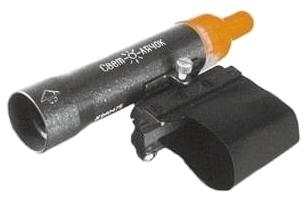

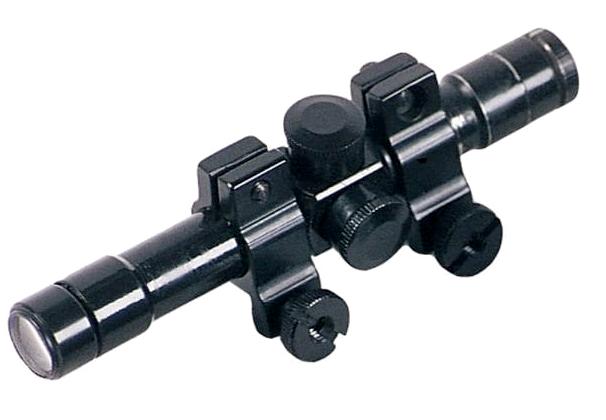

Вот наверное первый советский коллиматор, для стрелкового оружия «Светлячок»

Коллиматор (от collimo, искажение правильного лат. collineo — направляю по прямой линии) — устройство для получения параллельных пучков лучей света или частиц.

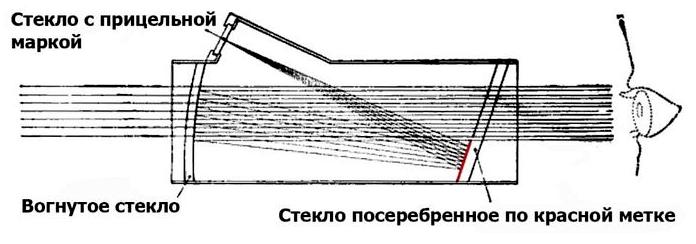

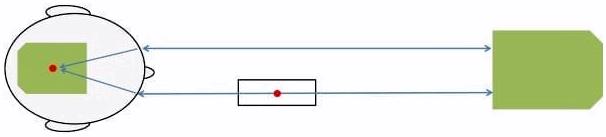

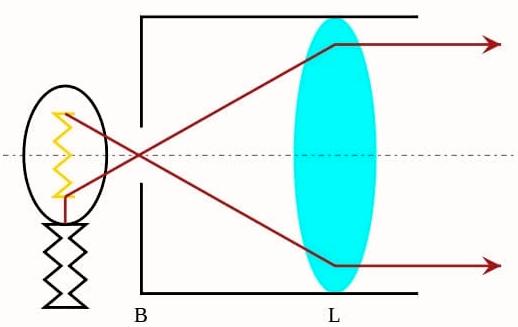

Коллиматорные прицельные системы — это системы, использующие коллиматор для построения изображения прицельной метки, спроецированного в бесконечность. В действительности в прицеле лучи света от источника отражаются линзой коллиматора в глаз стрелка параллельным потоком. В результате этого глаз стрелка не обязательно должен находиться на оптической оси прицела, главное, чтобы он находился в пределах проекции линзы прицела вдоль этой оси. При поперечных перемещениях глаза прицельная метка с точки зрения наблюдателя перемещается по линзе прицела, оставаясь на точке прицеливания вне зависимости от положения глаза наблюдателя относительно прицела.

Коллиматорный прицел позволяет вести стрельбу, держа оба глаза открытыми, при этом поле зрения не уменьшается и у стрелка есть возможность своевременно реагировать на изменение окружающей обстановки.

Коллиматорные прицелы: Принцип работы, история и перспективы

Вот он же с другим прицелом, для военных «Вьюга-45-2»

Коллиматорный прицел обеспечивает более высокую скорость прицеливания, чем традиционные прицельные приспособления (мушка/целик) т.к. при прицеливании нужно совмещать всего лишь — красную светящуюся метку, видимую в окуляре и саму цель, при этом глаз аккомодируется на расстоянии до цели (в механических прицелах — обычно на мушку, целик и цель видны не в фокусе).

Коллиматорные прицелы бывают открытые и закрытые. Существует/существовала нечеткость терминологии на этот счет. Изначально закрытыми прицелами именовались прицелы, которые не имели прозрачной линзы, а только проецировали в глаз стрелка прицельную метку. Цель в окуляре не отображалась, прицеливание осуществлялось бинокулярно при наблюдении одним глазом прицельной метки, а другим — цели, в мозгу стрелка происходило характерное для бинокулярного зрения совмещение изображений от обоих глаз.

Примерно это выглядело так.

Коллиматорные прицелы: Принцип работы, история и перспективы

В настоящее время такие прицелы практически вышли из употребления.

Современные коллиматорные прицелы имеют оптическую схему, сквозь которую стрелок наблюдает цель, и при этом она же отражает в его глаз изображение прицельной метки, по старой классификации все такие прицелы назывались открытыми.

Коллиматорные прицелы: Принцип работы, история и перспективы

Сейчас закрытым коллиматорным прицелом именуется прицел, у которого источник освещения, формирующий метку, находится в закрытом (обычно цилиндрическом, герметичном) корпусе, при этом, кроме передней линзы коллиматора, имеется закрывающая корпус сзади линза окуляра.

Коллиматорные прицелы: Принцип работы, история и перспективы

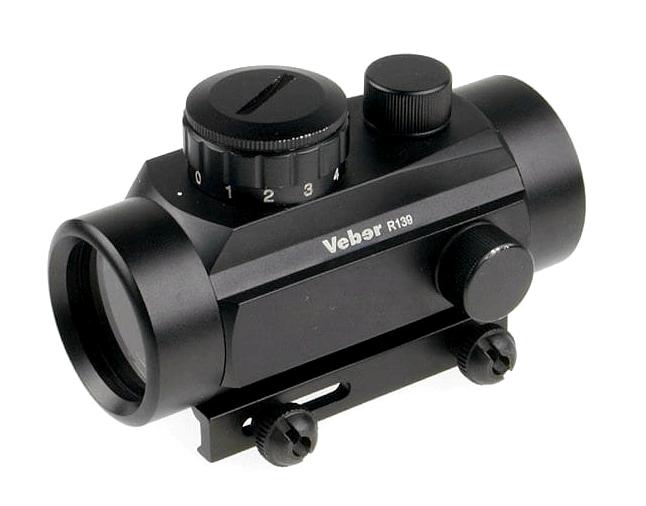

Закрытый коллиматорный прицел

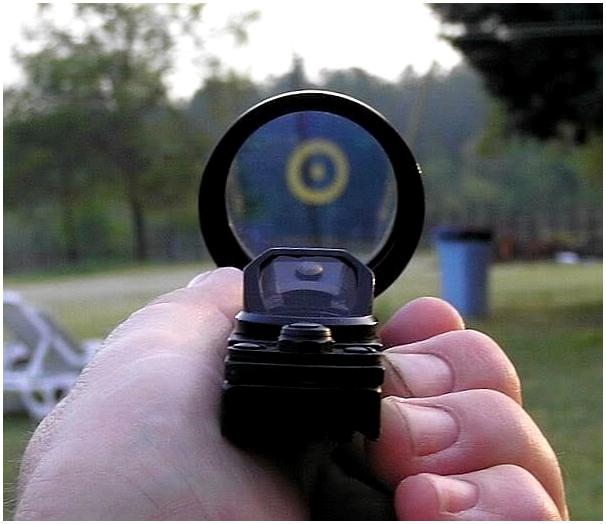

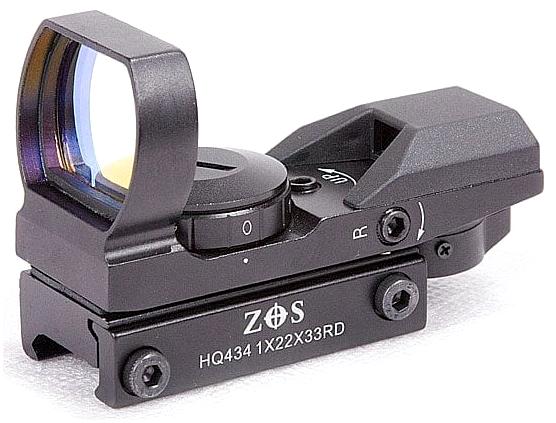

Открытый коллиматорный прицел имеет только переднюю линзу в оправе, источник света находится открыто на основании прицела.

Коллиматорные прицелы: Принцип работы, история и перспективы

Открытый коллиматорный прицел

История развития коллиматорных прицелов

Говард Грабб был главой семейной фирмы Grubb Telescope Company, основанной его отцом, которая делала большие телескопы, средства управления телескопами и другие оптические приборы. Он также известен своей работой по совершенствованию перископов и изобретением коллиматорного прицела.

Коллиматорные прицелы: Принцип работы, история и перспективы

Говард Грабб (28 июля 1844 — 16 сентября 1931), Дублин, Ирландия, конструктор оптических приборов.

В 1900г. Грабб изобрел коллиматорный прицел. В дальнейшем этот тип прицелов начал использоваться на всех видах оружия от стрелкового, до истребителей и артиллерии.

В 1901г. Говард Грабб создал компактный вариант коллиматорного прицела, подходящего для ручного огнестрельного оружия и небольших устройств. Прицел был модернизирован, освещение прицельной марки было улучшено путем размещения осветителя на его лицевой стороне сверху , в результате попадающий свет отражался от передающего зеркала, а затем от вогнутого стекла в глаз наблюдателю.

Коллиматорные прицелы: Принцип работы, история и перспективы

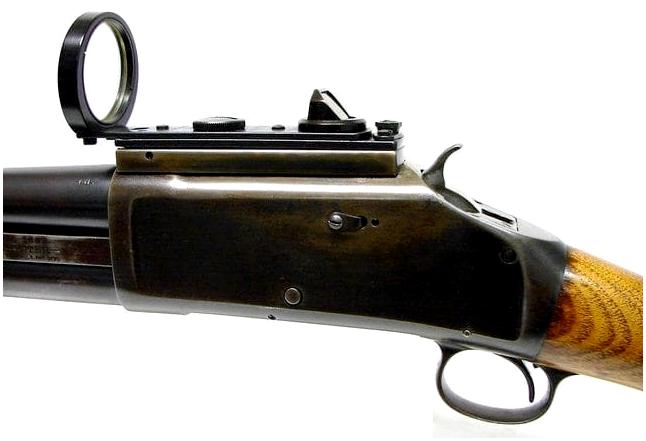

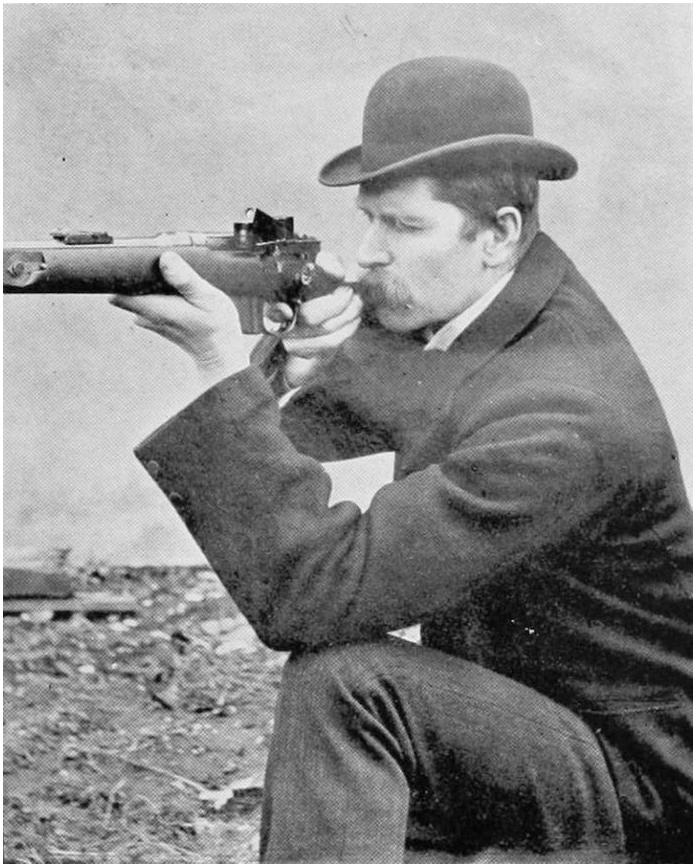

Коллиматорный прицел Грабба стал применяться на охотничьем оружии и завоевал популярность. также в 1901г.

Типы колиматорных прицелов

Коллиматорные прицелы: Принцип работы, история и перспективы

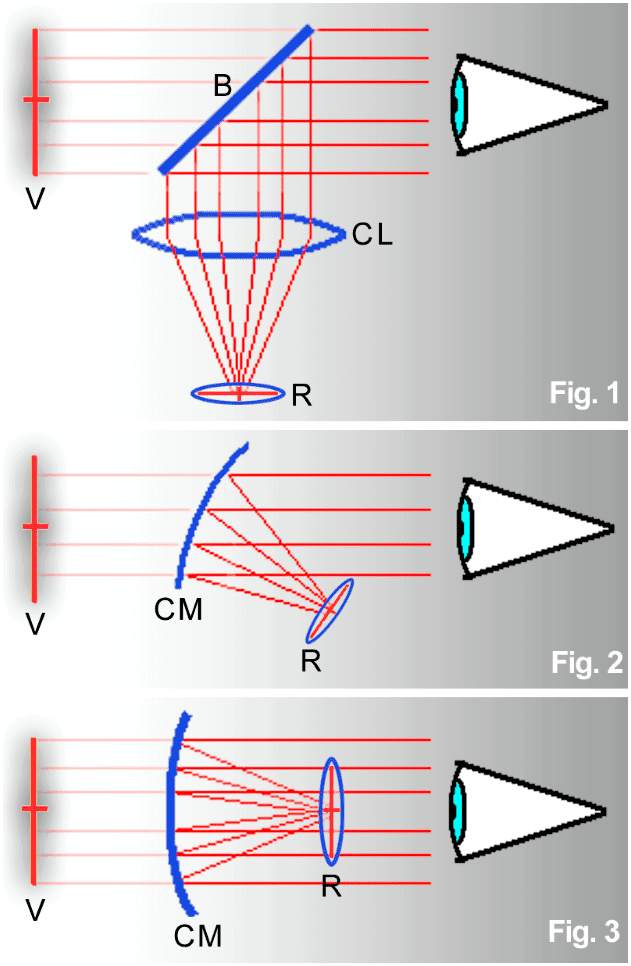

Схема трех типов коллиматорных прицелов. Верхняя использует коллиматорный объектив (CL) и разделитель лучей (B), чтобы создать виртуальный образ на бесконечности (V) от прицельной марки (R). Нижние две используют полупрозрачные изогнутые зеркала (CM) в качестве коллимирующей оптикой

Изначально коллиматорные прицелы стали использовать в авиации, применяя их на истребителях.

Впервые их применили в 1918 году на истребителях Albatros D.V и Fokker Dr.1. Прицелы были производства фирмы Optische Anstalt Oigee, изготовленные по патенту Грабба, в качестве подcветки прицельной сетки использовался электрический свет.

Коллиматорные прицелы: Принцип работы, история и перспективы

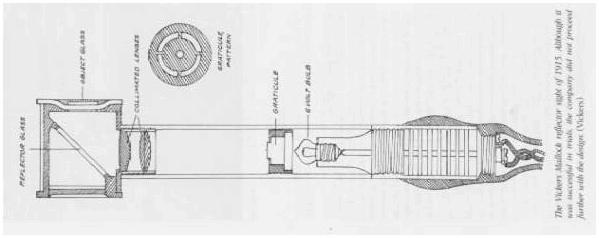

Аналогичный прицел был сделан английской фирмой Vickers

В дальнейшие годы авиационные коллиматорные прицелы совершенствовались, принцип их остался тот же.

Коллиматорные прицелы: Принцип работы, история и перспективы

Авиационные прицелы используют тот же принцип действия, что и обычные коллиматоры

Коллиматорные прицелы: Принцип работы, история и перспективы

Пример действия авиационного коллиматорного прицела.

Коллиматорные прицелы широко применялись в авиации, в зенитных установках, противотанковой артиллерии, минометах.

Коллиматорные прицелы: Принцип работы, история и перспективы

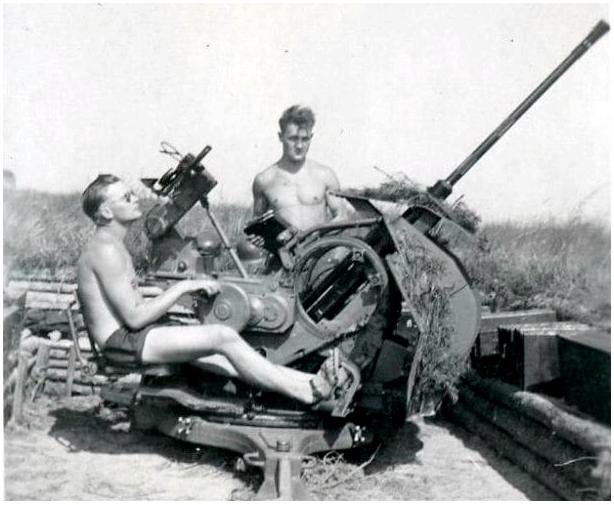

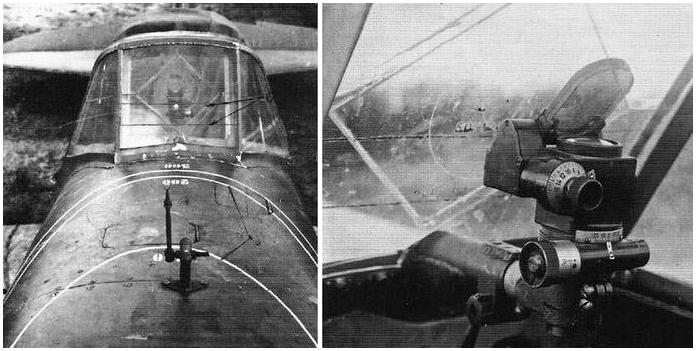

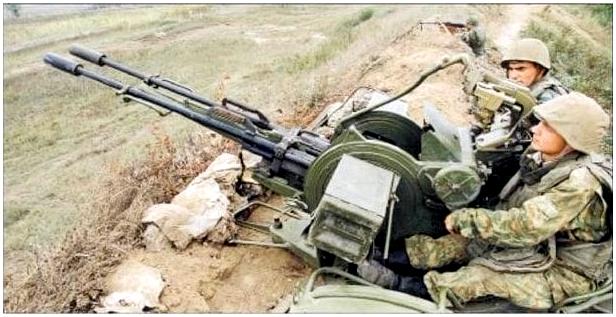

Зенитный коллиматорный прицел

Коллиматорные прицелы: Принцип работы, история и перспективы

Зенитный коллиматорный прицел

Вскоре после Второй мировой войны появились коллиматорные прицелы для винтовок и дробовиков, Nydar shotgun sight (1945), который использует изогнутое полупрозрачное зеркало, чтобы отражать свет для освещения прицельной марки, и Giese electric gunsight (1947), который был оснащен батарейным питанием освещения марки.

Коллиматорные прицелы: Принцип работы, история и перспективы

Коллиматорные прицелы: Принцип работы, история и перспективы

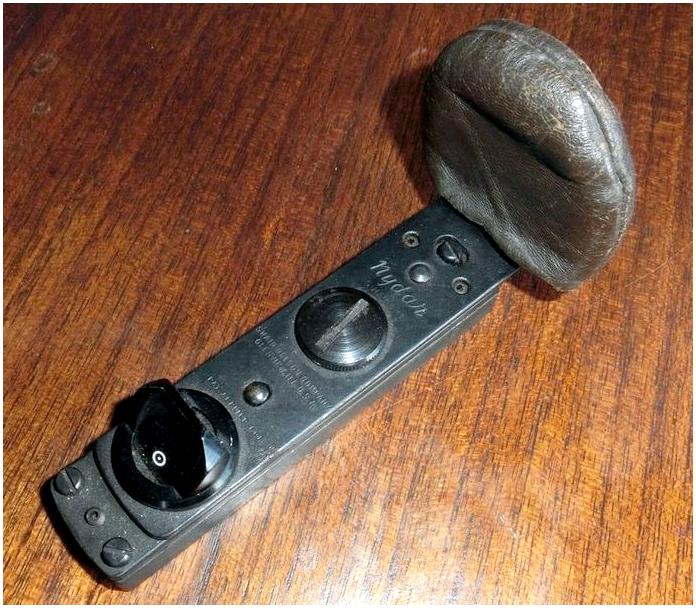

Коллиматорный прицел Nydar shotgun sight с чехлом

Коллиматорные прицелы: Принцип работы, история и перспективы

Коллиматорный прицел Nydar shotgun sight на ружье

Коллиматорные прицелы: Принцип работы, история и перспективы

Коллиматорный прицел Nydar shotgun sight — вид на прицельную метку

Позднее появились прицелы Weaver Qwik-Point (1970) и Thompson Insta-Sight. Оба прицела использовали окружающий свет для освещения прицельной марки при помощи устройства разделения луча — зеленый крестик в Insta-Sight, и красный пластиковый стержень «световод», который создавал красную точку прицеливания визира в Qwik-Point.

Коллиматорные прицелы: Принцип работы, история и перспективы
Коллиматорные прицелы: Принцип работы, история и перспективы

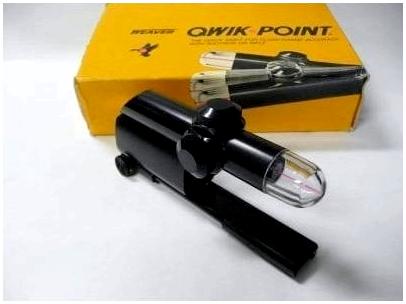

Коллиматор Weaver Qwik-Point

Коллиматорные прицелы: Принцип работы, история и перспективы
Коллиматорные прицелы: Принцип работы, история и перспективы

Коллиматор Weaver Qwik-Point на оружии

Коллиматорные прицелы: Принцип работы, история и перспективы
Коллиматорные прицелы: Принцип работы, история и перспективы

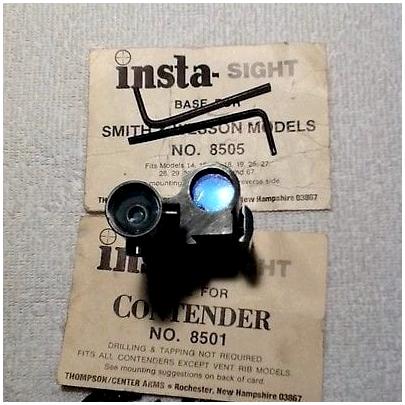

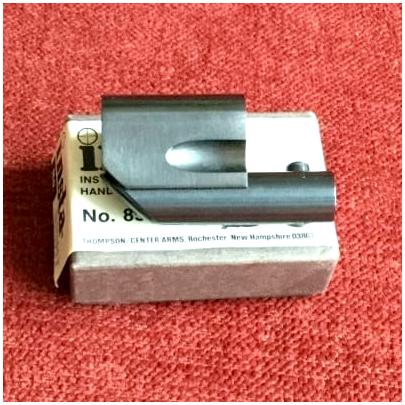

Thompson Insta-Sight

Коллиматорные прицелы: Принцип работы, история и перспективы
Коллиматорные прицелы: Принцип работы, история и перспективы

Thompson Insta-Sight

Коллиматорные прицелы: Принцип работы, история и перспективы
Коллиматорные прицелы: Принцип работы, история и перспективы

Thompson Insta-Sight

Были и другой тип коллиматорного прицела, так называемый «слепой» или закрытого типа, который (в зависимости от используемой прицельной марки) называют RED DOT, он пришел из артиллерии.

Коллиматорные прицелы: Принцип работы, история и перспективы

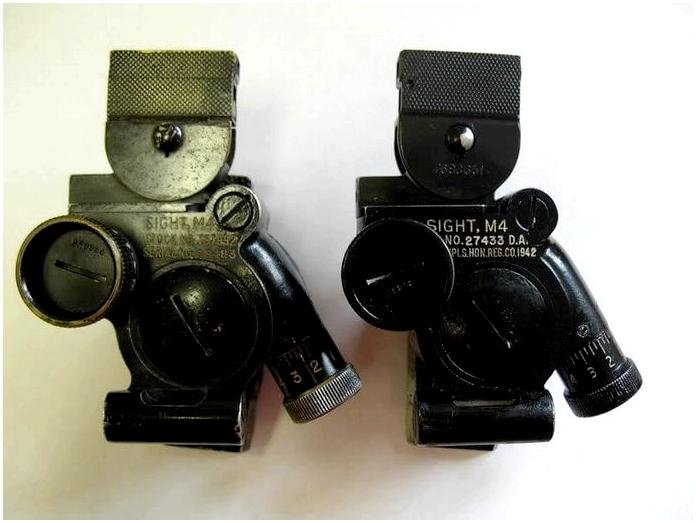

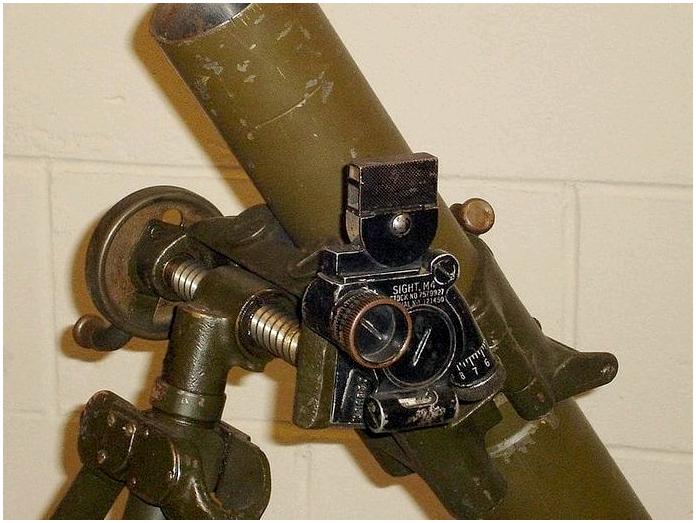

Прицел М4 миномета М4

Коллиматорные прицелы: Принцип работы, история и перспективы

Прицел М4 миномета М4

Для освещения прицельной марки использовалась электрическая лампочка или световоды.

Коллиматорные прицелы: Принцип работы, история и перспективы

В качестве примера прицелов использующих для освещения световоды можно привести SinglPoint и Armson OEG.
В качестве прицельной марки у обоих использовалась красная точка, источником светя являлся окружающий свет. Но, у Armson OEG для подсветки в ночное время использовался тритий — радиоактивное в-во, что расширяло возможности его использования.



Коллиматорные прицелы: Принцип работы, история и перспективы

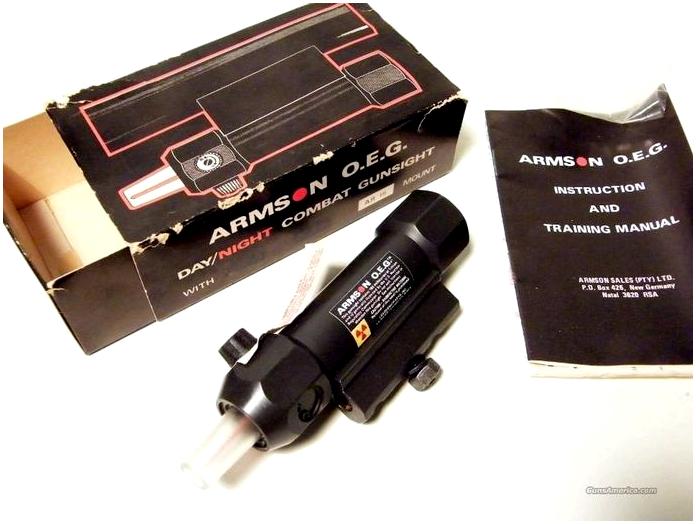

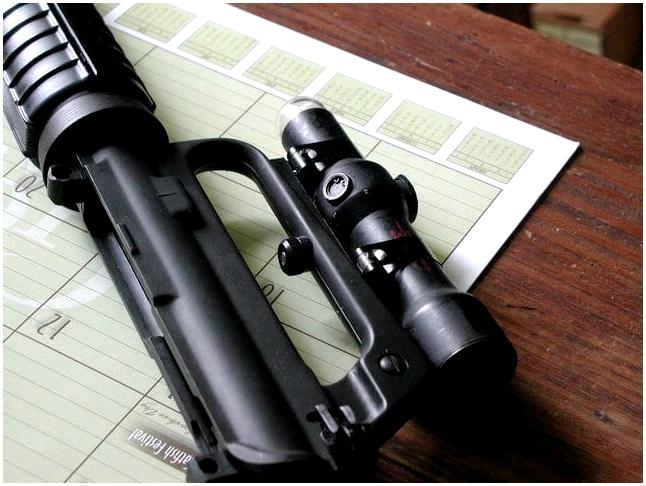

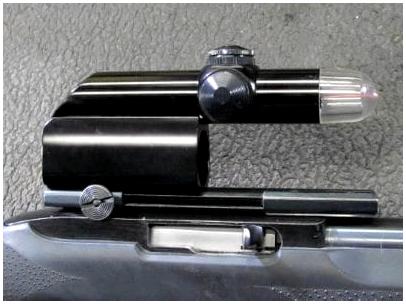

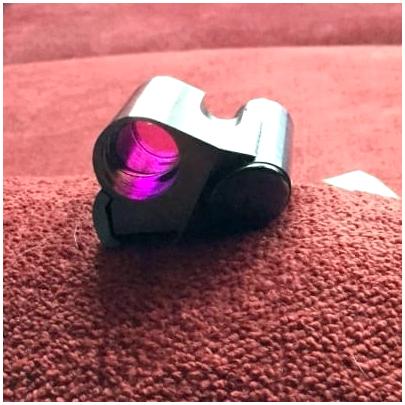

Коллиматорный прицел Armson OEG

Коллиматорные прицелы: Принцип работы, история и перспективы

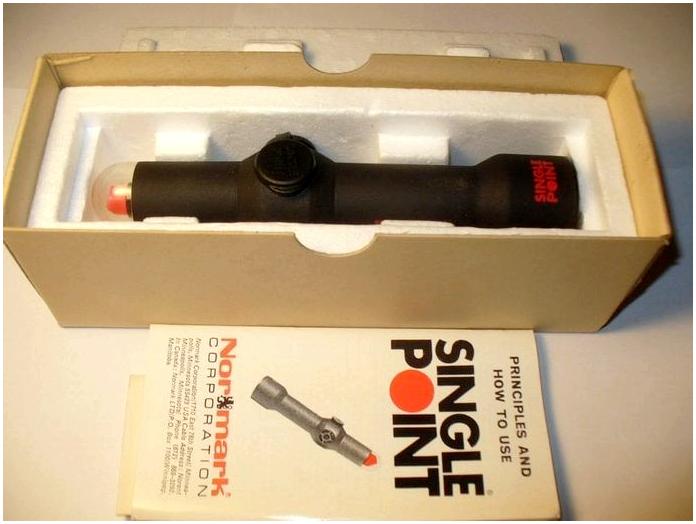

SinglPoint

Коллиматорные прицелы: Принцип работы, история и перспективы

SinglPoint

Коллиматорные прицелы: Принцип работы, история и перспективы

Прицел SinglPoint использовали «Зеленые береты» в рейде на Сон Тай в операции Ivory Coast 20.11.1970

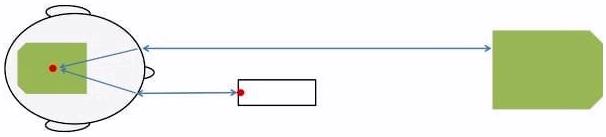

Основным недостатком этой системы является то, что мозг плохо адаптировался для объединения разнородных изображений от каждого глаза, в результате чего прицельная марка смещается по отношению к изображению цели. Из-за этого смещения — и большого размера точки (8 или 16 МОА), эффективность прицелов была значительно ограничена. Военные США прекратили разработки коллиматорных прицелов для стрелкового оружия

Следующий шаг вперед в технологии красной точки сделала компания Aimpoint, в прицелах которой стал использоваться светоизлучающий диод (LED) для проецирования красной точки на изображении цели, это произошло в 1974 году. Однако, не смотря на преимущества, коллиматоры особого успеха среди охотников и спортсменов не имели.

Коллиматорные прицелы: Принцип работы, история и перспективы

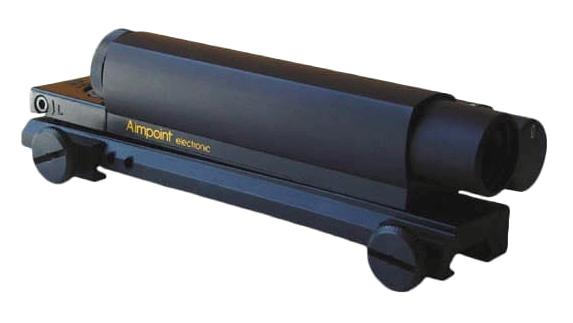

Коллиматорный прицел Aimpoint Electronic

Все изменилось в 1975 году благодаря сержанту запаса американской армии Джо Паскарелли. Получив первое место на национальном чемпионате по стрельбе из пистолета в Кемп-Перри, Его фотография украсила обложку журнала Американской стрелковой ассоциации. На фотографии был изображен Паскарелли. В руке он держал пистолет, на котором был установлен прицел Aimpoint Electronic.

Комитет Палаты представителей США по делам вооруженных сил отметил еще в 1975 году о пригодности использования коллиматорных прицелов для М16, однако, прошло еще довольно много времени прежде чем коллиматорные прицелы начали использоваться на оружии.

Коллиматорные прицелы: Принцип работы, история и перспективы

Прицелы Aimpoint ограниченно применялись во время операции Буря в пустыне.

Но только в 2000 году произошел прорыв. Aimpoint заключило контракт на поставку армии США 565783 прицелов M68 Close Combat Optic Rifle Sights (Aimpoint Comp2).

За последующие годы популярность коллиматорных прицелов значительно выросла, появилось множество разнообразных моделей, но все они обязаны своим появлением Говарду Граббу.

Автор — Сергей Зыбин (solikama)

Продолжение — Коллиматорные прицелы. Часть 2: Голографический прицел
