С точки зрения не очень любознательного пользователя тепловизоры являются одной из разновидностей ПНВ — приборов ночного видения. С точки же зрения применяемых в них технологий — это альтернатива, принципиально иной способ решения задачи.
Тепловизоры, если формулировать предельно коротко и примитивно, позволяют видеть не отраженное, как «традиционные» приборы ночного видения, а собственное инфракрасное излучение объектов. Современные тепловизионные приборы позволяют обнаружить человека, животное или работающую технику в густых зарослях, под прикрытием маскировки или даже в полной темноте внутри охраняемого объекта. Более того, они способны увидеть даже свежие следы людей, или автомобилей, или нарушенный слой почвы.

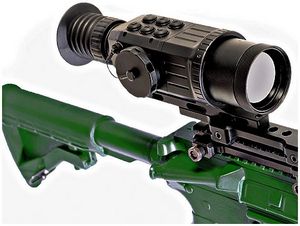

Устроен тепловизор, вопреки ожиданию, относительно просто: специальный объектив, тепловизионная матрица и электронный блок обработки сигнала.
Самым дорогим элементом является специальный объектив. Дело в том, что его нельзя сделать из обычного стекла, т.к. стекло не пропускает инфракрасное излучение в той части спектра, где работает тепловизор. Для изготовления объективов применяется редкий и дорогой материал — германий. Стоимость объектива, сделанного из него, составляет около половины стоимости всего прибора. Именно это не позволяет надеяться на удешевление тепловизоров в ближайшее время. Ведутся активные поиски замены этому материалу, но пока перспективы весьма туманны. Вторым по порядку, но не по значимости, в тепловизоре является тепловизионная матрица. Именно она дает возможность увидеть невидимое тепловое излучение. Не вдаваясь в подробности, скажем, что каждый элемент матрицы (пиксель) состоит из отдельного терморезистора. При его нагревании сопротивление внутри терморезистора меняется, что фиксируется «мозгом» матрицы и переводится в видимое изображение. Тепловизионные матрицы не могут похвастаться большим разрешением, лучшие из них сейчас имеют разрешение 640х480 пикселей, это в 1,5-2 раза хуже, чем ПНВ второго-третьего поколения, и в десятки раз хуже любого простенького фотоаппарата. Для сравнения, 640х480 — это 0,3 мегапикселей, что является давно пройденным этапом даже для фотоаппаратов, встроенных в мобильный телефон.
