Авиаперелёты уже прочно закрепились в нашей жизни. Кто-то летает часто — работа, встречи, переговоры, а кто-то лишь на время отпуска, но так или иначе — перелёты востребованы и любой борт почти всегда заполнен.
Огромные средства постоянно вкладываются инвесторами и конструкторами на усовершенствования систем воздушного судна (далее ВС), и в первую очередь — в безопасность пассажиров. Статистика утверждает, что этот вид транспорта является наиболее безопасным. Но как мы знаем, в среде авиаперевозчиков, к сожалению, имеется горький опыт. Анализ авиационных происшествий гражданских транспортных самолетов, по данным США, показал, что 80% катастроф происходит на этапах взлета, захода на посадку и посадки, а исследования динамики разрушения самолетов при аварии свидетельствуют, что основными факторами, приводящими к жертвам при авиационных происшествиях транспортных самолетов, являются силы, действующие при ударе, и пожар.
Те, кто летал, помнят, как перед взлетом персонал ВС проводит краткий тренинг по вашей безопасности при аварийных ситуациях с помощью демонстрации, брошюр, видео-аудио роликов. Далее мы с вами остановимся на этом немного подробней. А так же попробуем кратко разобрать угрозу пожара, и его ликвидацию — что в этом случае сделают члены экипажа, и что вы сможете предпринять самостоятельно для самоспасения и помощи остальным пассажирам. Как мы и отметили выше, технологии конструирования, обновление и оснащение систем ВС не стоит на месте, все компании стремительно обновляют парки своих ВС, приобретая более современные модели. Но основа остаётся прежней, поэтому в качестве примера будут использоваться типы ВС ещё советского производства, которые сейчас чаще встречаются в провинциях, средних и малых аэропортах. Итак…
Меры безопасности
Меры по обеспечению безопасности ВС предусмотрены в нормах летной годности гражданских самолетов и должны свести к минимуму возможность нанесения пассажирам и членам экипажа непосредственных ранений, а также обеспечить возможность быстрой эвакуации пассажиров при посадке на сушу и на воду.
С этой целью пассажирские кабины и кабины экипажа оснащены необходимым комплексом аварийно-спасательного оборудования для быстрого покидания самолета после его приземления с учетом возможности возникновения пожара (аварийные выходы, вспомогательные средства для спуска на землю, аварийное освещение, индивидуальные и групповые спасательные плавсредства, средства пожаротушения и др.).
Современные воздушные суда летают на больших высотах и для обеспечения нормальной жизнедеятельности экипажа и пассажиров потребовалось создание в кабинах необходимого давления. Такие кабины называются герметичными. Воздух в гермокабину подается от компрессоров двигателей с целью поддержания давления, температуры, вентиляции и его обмена в пассажирских салонах. Фюзеляж имеет теплозвукоизоляцию для уменьшения теплообмена с окружающей средой и проникновения шумов. В фюзеляже размещаются кабина экипажа, пассажирские салоны, багажные и грузовые помещения, электро- и гидроотсеки, бытовые помещения, кухни-буфеты, гардеробы, стационарные и переносные кислородные баллоны, огнетушители. Для внутренней отделки пассажирских салонов применяют натуральные и синтетические материалы. По длине фюзеляжа проходят коммуникации различных систем: противообледенительной, кондиционирования, кислородной, гидравлической, жгуты электропроводки. В хвостовой части фюзеляжа установлены энергоузел (вспомогательная СУ), выпрямители, умформеры, трансформаторы. Все это делает фюзеляж опасным в пожарном отношении.
Фюзеляж
Он предназначен для соединения в одно целое основных элементов конструкции планера (крыла, оперения, СУ, шасси) и размещения экипажа, пассажиров, груза, багажа, различного оборудования и систем самолета.

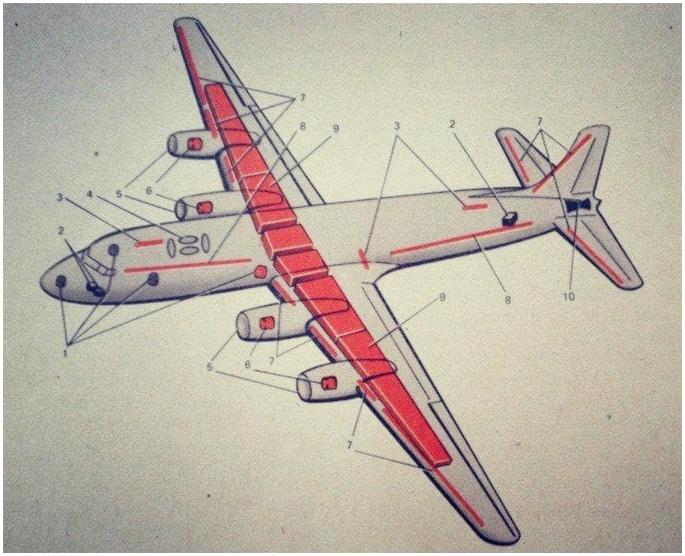

Основные пожароопасные зоны воздушных судов:
- баки с гидрожидкостью;
- аккумуляторные батареи;
- бензиновые обогреватели (на воздушных судах с поршневыми двигателями);
- кислородные баллоны;
- силовые установки;
- масляные баки силовых установок;
- противообледенительная система;
- система кондиционирования; отопления н вентиляции;
- топливные баки;
- вспомогательная силовая установка (ВСУ).
Кислородная система
На ВС предусмотрены стационарные кислородные системы и переносные кислородные баллоны с приборами. Стационарные кислородные системы служат для питания кислородом членов экипажа. Переносные кислородные баллоны с приборами предназначены для питания кислородом пассажиров при их плохом самочувствии. В состав стационарной кислородной системы входят: кислородные баллоны, кислородные приборы с масками на рабочих местах экипажа, трубопроводы.
Число стационарных и переносных кислородных баллонов на ВС ГА, а также давление и емкость кислорода в баллонах — различное и зависит от дальности полета ВС, числа членов экипажа и пассажиров.
При пожаре в месте расположения стационарных кислородных баллонов необходимо охлаждать зону их размещения во избежание взрыва. Переносные кислородные баллоны с приборами, которые расположены в пассажирских салонах, в случае пожара необходимо удалить из ВС.

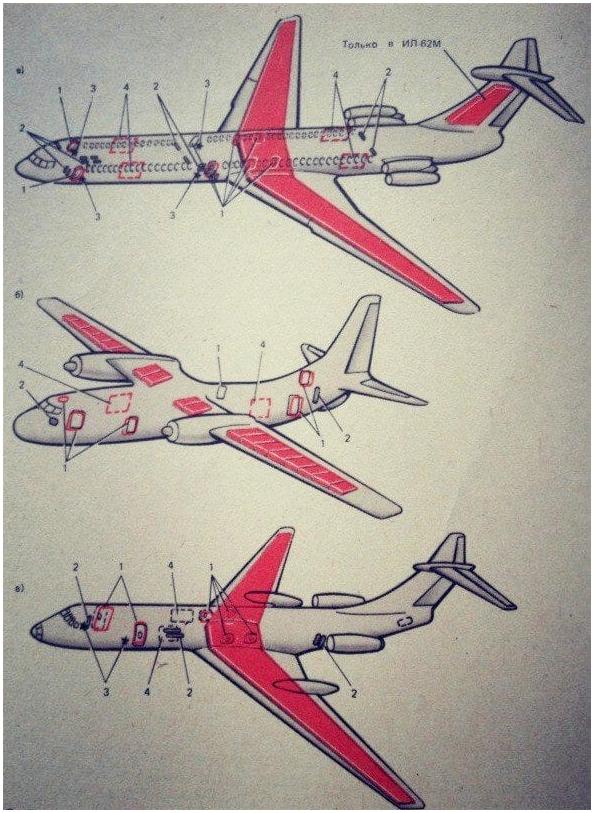

Размещение оборудования и аварийно-спасательных средств на самолетах Ил-62 (а), Ан-24 (б), Ту-134А (в):
- аварийные выходы;
- кислородные баллоны;
- зоны прорубания обшивки;
- аварийные трапы.
При появлении дыма в служебных, грузовых, багажных отсеках, снижающего прозрачность среды на (30±10)%, срабатывает датчик дыма ДС-3М (ДС-3М2) и в кабине экипажа загорается главное табло «Дым», сигнальное табло о появлении дыма (номер багажника, грузового отсека и т. д.), а также аппаратура речевой информации и сирена. Сигналы о возникновении дыма в отсеках фюзеляжа регистрируются системой МСРП. Пожаротушение багажных, грузовых, бытовых и других помещений на нижней палубе производится переносными огнетушителями вручную членами экипажа с условием, что к ним имеется доступ. В помещениях, куда доступ в полете отсутствует, должны быть установлены распылительные коллекторы с выводом трубопровода в доступное место для подсоединения к нему переносного огнетушителя. Отсеки, не имеющие доступа для экипажа в полете, оборудованы системами сигнализации и тушения пожара.
Для ликвидации очагов пожара и дыма в кабине экипажа, в пассажирских салонах и в подпольных багажных и грузовых помещениях предназначены ручные огнетушители типа ОР1-2, ОР2-6 и ОУ.

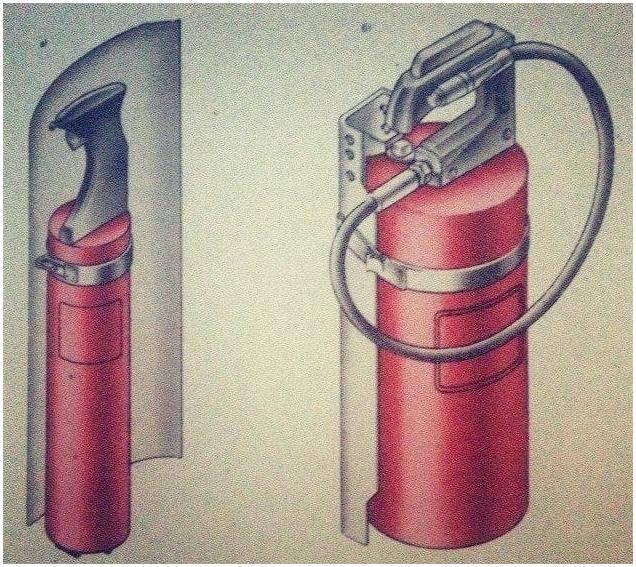

Ручные огнетушители:
- ОР1-2 «Вода»;
- ОР2-6 «Фреон»
Ручные огнетушители ОР1-2 и ОР2-6 с надписью «Фреон» можно применять для тушения любых горящих веществ, в том числе топлив, смазочных материалов, специальных жидкостей при возможном наличии электрического напряжения. Огнетушители ОР1-2 с надписью «Вода» можно применять для тушения горящих конструкционных и отделочных материалов (тканей, резины, пластиков) при условии отсутствия электрического напряжения. Огнетушители ОУ можно применять для тушения всех видов горящих веществ, в том числе воспламеняющихся жидкостей и электрооборудования.
Для приведения в действие огнетушителя ОУ необходимо расстегнуть замок хомута и снять огнетушитель, правой рукой держать за рукоятку затвора, а левой повернуть раструб в направлении огня и нажать указательным пальцем правой руки на спусковой крючок. Огнетушитель будет разряжаться, пока нажат крючок (не более 45 с).
Для приведения в действие огнетушителя ОР1-2 надо открыть замок крепления огнетушителя к кронштейну и, держась одной рукой за рукоятку огнетушителя, потянуть на себя. При этом предохранительная чека автоматически выдернется из рукоятки и останется на кронштейне. Подойти к месту пожара на безопасное расстояние (2-2,5 м) и направить на него огнетушитель, удерживая наконечник огнетушителя на высоте 1,5-1,2 м от пола, и нажать указательным пальцем на пусковой рычаг до упора. Огнетушитель будет разряжаться, пока нажат пусковой рычаг.
Для приведения в действие огнетушителя ОР2-6 надо открыть замок крепления огнетушителя к кронштейну, взять одной рукой за рукоятку огнетушителя, потянуть на себя и снять его с кронштейна, другой рукой надо взять за наконечник рукава и потянуть его в сторону под углом 90° к рукоятке, вследствие чего из нее выдернется предохранительная чека. Подойти к месту пожара и направить на него наконечник рукава, одновременно тыльной стороной руки, в которой находится огнетушитель, нажать на пусковой рычаг до упора. Огнетушитель разряжается, пока нажат пусковой рычаг.
При использовании любого из указанных типов ручных огнетушителей надо соблюдать следующие рекомендации:
- при распространении пожара в вертикальной плоскости направить струю огнетушащего состава на нижнюю границу очага и по мере тушения перемещать к верхней границе;
- при объемном распространении очага пожара тушение по возможности осуществлять при обходе очага со всех сторон;
- при распространении очага пожара в горизонтальной плоскости направить струю огнетушащего) состава на ближайшую границу очага и по мере тушения перемещать ее к дальней границе. Если ширина очага пожара больше ширины струи тушения пожара, перемещать струю в горизонтальной плоскости с продвижением вперед по мере тушения;
- при наличии каких-либо воздушных потоков тушение производить с наветренной стороны;
- при исчезновении открытого пламени отпустить пусковой рычаг и визуально проконтролировать наличие открытых очагов, при обнаружении которых включить огнетушитель повторно.
Использование входных дверей, служебных и запасных люков
В аварийной ситуации все основные, служебные и запасные двери используются как аварийные для покидания ВС пассажирами и членами экипажа . Для этой цели в зависимости от конкретно сложившихся условий могут быть использованы все выходы и разломы в фюзеляже. На ВС, где крыло расположено в нижней части фюзеляжа, есть аварийные выходы на крыло. На ВС с расположением крыла в верхней части фюзеляжа аварийные выходы расположены в фюзеляже у крайних кресел пассажирского салона. У таких ВС грузовые люки также являются аварийными выходами для пассажиров . На Як-40 и Як-42 аварийными выходами могут служить выпускные трапы в хвостовой части фюзеляжа, если шасси самолета находится в выпущенном положении.
В кабине экипажа имеются форточки или люки, расположенные в потолочной нише, через которые экипаж может покинуть аварийное ВС при посадке как на сушу, так и на воду.
Как правило, аварийные выходы расположены с левой и правой сторон фюзеляжа (основные выходы с левой стороны, служебные с правой). Все выходы для пассажиров, подходы к ним и средства открывания выходов имеют заметную на расстоянии маркировку, облегчающую пассажирам и экипажу их нахождение. Надписи-трафареты располагаются над каждым выходом и обозначены словом «Выход». Все надписи освещаются электрически изнутри независимо от основной системы освещения и включаются вручную из кабины экипажа.
Наружная маркировка на фюзеляже, включающая окантовку выхода, а также рукоятки открытия дверей и люков контрастируют по цвету с поверхностью фюзеляжа.

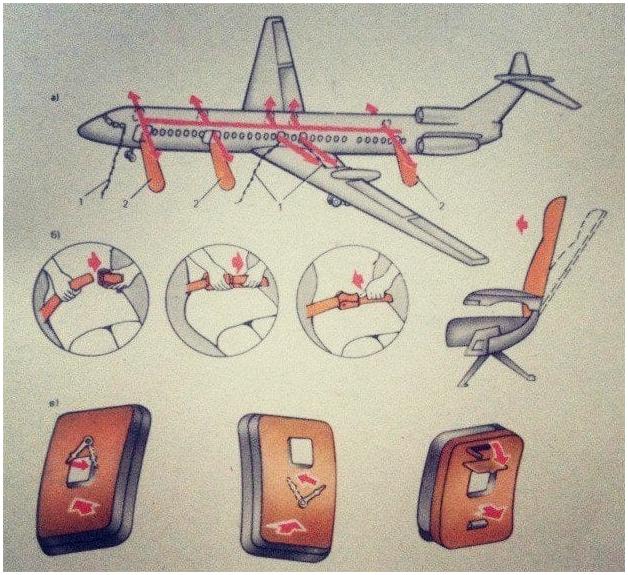

Подготовка пассажиров и пути покидания самолета Ту-154 в аварийной ситуации:
а — пути покидания самолета:
1. аварийные канаты;
2. аварийные надувные трапы ТН-2;
б — подготовка пассажиров к аварийной посадке;
в — открытие аварийных выходов;

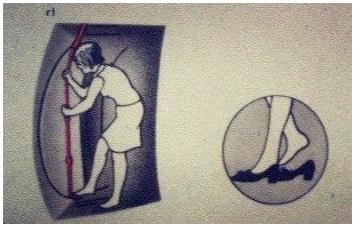

г — покидание самолета через аварийный выход с помощью аварийного каната
Порядок открывания дверей и люков
Все аварийные выходы, в том числе аварийные выходы экипажа, представляют собой двери или люки, расположенные в наружной стенке фюзеляжа и открывающиеся изнутри и снаружи фюзеляжа, за исключением аварийных выходов, выполненных в виде форточек и верхних аварийных люков в потолочных нишах кабины экипажа, которые открываются только изнутри кабины экипажа. Устройство аварийных люков и их замков с рукоятками выполнено простым, заметным и не требует больших усилий в положении заклинивания, инструкция по открыванию которых нанесена изнутри и снаружи на двери (люке).
Аварийные выходы открывает один член экипажа (изнутри кабины) или один спасатель (снаружи) без применения ключей и инструмента. В местах расположения аварийных выходов на крыло проходы между креслами увеличены и не мешают открытию люков, выбросу их на крыло и выходу пассажиров на крыло при покидании аварийного ВС.
Пути покидания пассажирами самолета Ил-62 в аварийной ситуации и бортовые аварийно-спасательные средства:
а — пути покидания самолета:
1. аварийные канаты;
2. надувные трапы ТН-2;
б — принятая поза перед аварийной посадкой;
в — порядок открытия аварийных дверей и люков;
г — покидание пассажирами аварийного ВС по надувному трапу и брезентовому желобу
Правила применения бортовых средств аварийного покидания ВС
В случае аварийной посадки на борту ВС для эвакуации на суше предназначены аварийные надувные трапы, матерчатые желоба и спасательные канаты. Все спасательные средства размещаются вблизи выходов для быстрого их применения при покидании ВС в аварийной обстановке. Надувные трапы ТН-2 размещаются под люком пола перед входной дверью или на откидной платформе , трап ТН-3 на откидной платформе у передней входной двери . Матерчатые желоба, как правило, находятся вблизи выходов с правой стороны фюзеляжа: на самолете Ил-62 -под люком пола, на самолете Ту-154 — на багажной полке вблизи выхода, на самолете Ту-134А — в гардеробе экипажа. Над каждым аварийным выходом, а также над форточками в кабине экипажа или астролюком имеются под лючками спасательные канаты с узлами через 0,4 м, намотанные на рамку. Одним концом канат закреплен к кронштейну фюзеляжа.
Для приведения надувного трапа ТН-2 (ТН-3) в рабочее положение необходимо открыть аварийную дверь, открыть люк в полу (Ил-62), вынуть трап и закрыть люк. На ВС Ту-154 и Ту-134 надо откинуть платформу с закрепленным на ней трапом на пол перед аварийным выходом, проверить, не заломился или не перекрутился ли соединительный шланг, привернутый к трапу и баллону с двуокисью углерода, и вытолкнуть трап с чехлом за борт ВС. Одновременно необходимо выдернуть тросиком шпильки из штырей чехла. При этом чехол раскроется и трап вывалится из него. Если при сильном ветре трап после выталкивания завернется под фюзеляж самолета, один из членов экипажа должен спуститься по канату на землю и оттянуть его за нижний конец от самолета. После выправления трапа надо повернуть с силой рукоятку вентиля баллона с двуокисью углерода. Трап заполняется за 10-12 с и занимает рабочее положение под углом 40-50° от самолета к земле. Если при заполнении трап будет цепляться за выступающие на земле предметы (камни, пни, кочки), необходимо приподнять трап и повернуть или качнуть за круговые стойки (поручни). После занятия трапом исходного положения спускают по нему двух членов экипажа или выделенных в помощь экипажу пассажиров и страхуют всех пассажиров при сходе их с трапа на землю. Эвакуироваться по трапу из ВС надо, съезжая на спине или сидя, не касаясь бортов трапа во избежание ожогов. Допускается одновременно спускать по трапам ТН-2 и ТН-3 не более 2 чел. Пропускная способность одного надувного трапа 100 чел. за 2,5-3 мин.
Матерчатый желоб-лоток предназначен для спуска людей на землю при экстренном покидании ВС через служебные и запасные выходы. Он изготовлен из материала «плащ-палатка чехольная» с комбинированной пропиткой. После открытия двери (люка) надо извлечь желоб из чехла и вставить крючки желоба в верхнюю и нижнюю части двери. Выбросив желоб на землю, спускают вниз по канату 2 или 4 чел. и растягивают полотнище на 4-5 м в сторону от ВС. Удерживая за две или четыре петли, спускают пассажиров вниз. Допускается одновременно спускать по матерчатому желобу не более 1 чел. Страховка пассажиров обязательна.
Для приведения аварийно-спасательного каната в рабочее положение необходимо открыть дверь (форточку, люк, астролюк) или снять аварийный люк и выбросить его наружу или положить на кресло. Затем надо открыть крышку на облицовке (на лицевой панели надпись «Спасательный канат»), вынуть канат с рамкой и выбросить наружу (в форточку, аварийный выход, аварийный люк).
На Ил-86 и Як-42 для аварийной эвакуации пассажиров и членов экипажа служат аварийные двери с встроенными в них надувными трапами. В процессе аварийного открытия двери происходят автоматический выброс из контейнера надувного трапа и наполнение его воздухом из баллона системы газонаполнения и при помощи эжекторов. На Ил-86 трап двухдорожечный, одновременно могут покидать ВС и находиться на трапе 4 чел. На Як-42 трап однодорожечный, одновременно покидают ВС по трапу 2 чел.
Определение очередности при эвакуации людей
Если аварийная обстановка создалась в полете, то командир ВС руководит действиями всех членов экипажа от начала до конца аварийной обстановки на борту. Бортпроводники под контролем командира ВС информируют пассажиров о наличии на борту комплекса аварийно-спасательного оборудования, местах его установки и правилах пользования этим оборудованием, о распределении пассажиров по аварийным выходам при эвакуации из ВС на сушу. Отбирают и инструктируют из числа физически крепких пассажиров в помощь экипажу из расчета по 2 чел. на каждый аварийный выход на левой и правой сторонах фюзеляжа. Объясняют пассажирам, через какие выходы они будут покидать ВС. Если есть возможность, пересаживают детей с родителями ближе к аварийному выходу, имеющему надувной трап.
При определении очередности эвакуации людей из аварийного ВС предпочтительно в первую очередь эвакуировать детей и женщин, престарелых, а затем всех остальных пассажиров. Пассажиры эвакуируются из аварийного ВС под контролем членов экипажа и пользуются теми выходами, которые им указывают члены экипажа и бортпроводники. Согласно аварийному расписанию для каждого типа ВС члены экипажа и бортпроводники находятся у каждого аварийного выхода вместе с выделенными пассажирами и руководят эвакуацией.
Если в процессе эвакуации аварийная дверь не открывается или поврежден надувной трап, а также в случае какой-либо другой непредвиденной опасности следует направить пассажиров к ближайшей открытой аварийной двери с исправным надувным трапом (к аварийной двери с матерчатым желобом или к аварийному люку выхода на крыло, под крыло).
Техника безопасности при эвакуации людей
При подготовке пассажиров к аварийной посадке на сушу бортпроводники предлагают пассажирам ознакомиться с инструкцией по безопасности для данного ВС, требуют немедленно освободить проходы и занять места в своих креслах, поставить в вертикальное положение спинку кресла, снять очки, зубные протезы, вынуть из карманов острые предметы, авторучки, ножи, зажигалки, снять обувь на высоких каблуках, ослабить галстук и расстегнуть воротники, а также тесную одежду, положить вставные челюсти и очки в чехле в карманы одежды, положить на колени мягкие вещи для защиты головы и туловища, застегнуть и туго затянуть привязные ремни, женщинам предлагают снять капроновые чулки. Во время полета внимательно следят за пассажирами и не допускают попыток открывания аварийных выходов, а также паники среди пассажиров. Если в самолете есть дети, принимают все возможные меры для защиты их от возможных ударов во время посадки. За несколько секунд до посадки старший бортпроводник подает команду: «Внимание, посадка!» По этой команде пассажиры наклоняются вперед, голову закрывают мягкими вещами и кладут ее на руки, которыми накрест обхватывают колени и остаются в этом положении до полной остановки самолета. После полной остановки пассажиры расстегивают привязные ремни и эвакуируются из самолета через те аварийные выходы, которые указывает им экипаж.
Нельзя эвакуировать людей по поврежденному надувному трапу (матерчатому желобу) или при наличии другой опасности, угрожающей жизни и здоровью людей. Нельзя оставлять без присмотра открытую дверь с неисправным надувным трапом. Надо перекрыть эту дверь предохранительным ограждением и поручить присмотр за дверью двум выделенным пассажирам. В случае необходимости разрешается эвакуация людей при помощи спасательных канатов (при неисправности надувного трапа или матерчатого желоба).
Командир ВС от начала и до конца аварийной обстановки руководит действиями членов экипажа на борту, действиями экипажа по аварийному расписанию и эвакуацией людей. Командир ВС эвакуируется последним, убедившись в эвакуации всех пассажиров и экипажа, не разрешает никому из пассажиров возвращаться в ВС до полного окончания эвакуации и до тех пор, пока не будет гарантии отсутствия пожара и взрыва. После окончания эвакуации командир и экипаж отводят всех пассажиров на расстояние не менее 100 м от аварийного ВС. Командир организует охрану ВС и принимает меры по сохранению всех деталей ВС в том положении, в каком они оказались после аварийной посадки.
Источник : Обеспечение пожарной безопасности на аэродромах гражданской авиации
